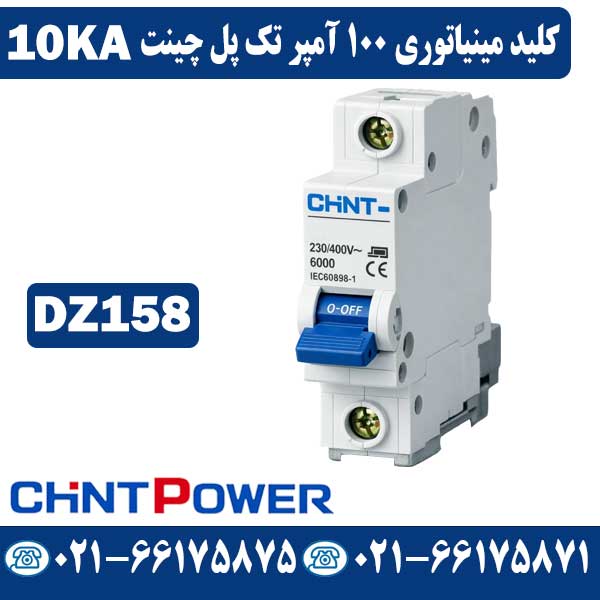

کلید مینیاتوری 100 آمپر تک پل چینت
1,155,400 تومان
سری : DZ158
نوع کلید : کلید مینیاتوری
آمپر : 100 A
تعداد پل : 1P
قدرت قطع : 10KA
کد فنی : DZ158 1P 100A
معرفی کلید مینیاتوری 100 آمپر تک پل چینت
کلید مینیاتوری ۱۰۰ آمپر تکپل چینت (CHINT) یکی از تجهیزات حفاظتی فوقالعاده قدرتمند در دستهبندی کلیدهای مینیاتوری (MCB) است. این کلید بهطور خاص برای حفاظت از مدارهای تکفاز با بار بسیار زیاد طراحی شده است. از آنجا که جریان ۱۰۰ آمپر فراتر از توان سریهای ساختمانی معمولی است، این مدل معمولاً در سریهای صنعتی مانند NB1-125 یا DZ158 تولید میشود. برند CHINT با بهرهگیری از استانداردهای بینالمللی نظیر IEC 60947-2 یا IEC 60898-1، این کلید را برای عملکرد در محیطهای سخت صنعتی و تابلوهای توزیع اصلی با ایمنی بالا عرضه کرده است.
عملکرد و مکانیزم حفاظتی در جریانهای بالا
این کلید مینیاتوری برای مقابله با خطاهای الکتریکی در مقیاس بالا از دو سیستم حفاظتی پیشرفته استفاده میکند:
واحد حفاظت حرارتی: در مدارهایی که جریان ۱۰۰ آمپر دارند، کنترل حرارت بسیار حیاتی است. مکانیزم حرارتی این کلید شامل یک نوار بیمتال دقیق است که در صورت عبور جریان غیرمجاز (اضافهبار) در مدتزمان طولانی، با تغییر شکل فیزیکی باعث قطع خودکار مدار میشود. این عمل از داغ شدن بیشازحد کابلها و خطر آتشسوزی در سیستمهای پرقدرت جلوگیری میکند.
واحد حفاظت مغناطیسی: این بخش برای واکنش به اتصال کوتاه طراحی شده است. زمانی که جریانی بسیار فراتر از ۱۰۰ آمپر بهصورت لحظهای رخ دهد، سیمپیچ مغناطیسی داخل کلید فعال شده و با سرعتی بسیار بالا (میلیثانیه) تماسها را از هم جدا میکند. این واکنش آنی، از تجهیزات حساس متصل به مدار در برابر نیروهای مخرب الکترومغناطیسی محافظت مینماید.
ویژگیهای فنی و ساختاری کلید 100 آمپر
کلید ۱۰۰ آمپر تکپل چینت دارای بدنهای مستحکم از مواد عایق و نسوز است که در برابر قوسهای الکتریکی ناشی از قطع جریانهای بالا مقاومت بسیار خوبی دارد. این محصول به دلیل جریان نامی بالا، معمولاً دارای قدرت قطع (Breaking Capacity) ۱۰ کیلوآمپر (10kA) یا در برخی مدلها ۶ کیلوآمپر است. طراحی آن بهگونهای است که بهراحتی بر روی ریل استاندارد DIN در تابلوهای برق نصب میشود و پایانههای (ترمینالهای) آن برای پذیرش کابلهای با سطح مقطع بالا و ایجاد اتصال محکم تقویت شدهاند.
موارد کاربرد کلید مینیاتوری 100 آمپر تک پل
این کلید به دلیل ظرفیت جریانی بسیار بالا، در موارد خاص و حساس به کار میرود که برخی از آنها عبارتند از:
بهعنوان کلید ورودی یا اصلی در تابلوهای توزیع برق تکفاز ساختمانهای بزرگ.
حفاظت از فیدرهای اصلی در مراکز داده (Data Centers) و اتاقهای سرور.
تأمین امنیت مدارهای تغذیه دستگاههای صنعتی پرمصرف نظیر دستگاههای جوش بزرگ یا کورههای تکفاز.
استفاده در سیستمهای برق اضطراری (UPS) و تابلوهای انتقال توان در مقیاس کارگاهی.
محافظت از کابلهای تغذیه اصلی در فواصل طولانی که بار زیادی را منتقل میکنند.
مشخصات فنی کلید مینیاتوری 100 آمپر چینت
برند: CHINT
نوع کلید: MCB (کلید مینیاتوری)
تعداد پل: تک پل (1P)
جریان نامی: 100 آمپر
ولتاژ نامی: 230/400 ولت AC
نوع حفاظت: حرارتی (اضافهبار) و مغناطیسی (اتصال کوتاه)
قدرت قطع: 6kA تا 10kA بسته به سری محصول
استاندارد ساخت: IEC 60898-1 یا IEC 60947-2
نوع نصب: نصب روی ریل استاندارد DIN
جنس بدنه: پلاستیک عایق مقاوم در برابر حرارت و شعله
خرید و مشاوره تخصصی
با توجه به حساسیت جریانهای بالای ۱۰۰ آمپر، انتخاب کلید مناسب و اطمینان از اصالت آن بسیار مهم است. برای دریافت محصول اصلی و بهرهمندی از خدمات پس از فروش، پیشنهاد میشود از طریق نمایندگی رسمی CHINT اقدام نمایید.
مرکز فروش رسمی محصولات CHINT تلفنهای تماس: 02166175875 – 02166175871 درس وبسایت: www.chintpower.ir
